2015/12/13

ASUS ドライブレコーダー 取付

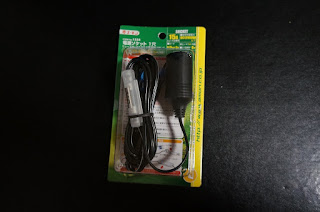

ドライブレコーダーを取り付けるために、Amazonで「エーモン 1554 電源ソケット 1穴」を622円で購入しました。
ヒューズボックスからシガーソケット電源をとるのに使います。

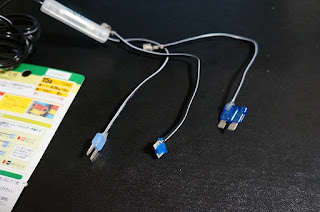

シガーソケット電源に変換

一番左側のヒューズを使う


コルトのヒューズボックスは、助手席側グローブボックス裏にあります。

取説から

グローブボックスを手前に開けて倒す。
クリップをはずす
ちょっとかたい
ポロっととれる。
そして汚い。この後掃除。

エンジン始動と連動する「25.DCソケット」から平型ヒューズ15Aを抜く。
ヒューズ抜き取り工具付き

28.アクセサリーソケットでもいいかも。

実際はこんな感じ


代わりにエーモン 1554 電源ソケット の平型ヒューズを差し込む。
金属部分のボルトを緩め、エーモン 1554 電源ソケットのクワ型端子を差し込み、止める。

右側にクワ型端子をつけた

エンジン始動して動作確認する。

ドライブレコーダー取り付け位置を決め、取り付ける。

電源、GPSケーブルを配線し隠す。
うまく隠れた

ゴムの隙間に埋め込む

GPSの置き場所

分岐して、ドライブレコーダーだけでなく、
ナビの電源も取った。
外から見た取り付け位置

中から見た取り付け位置
完成。

ということで、面倒だと思った取り付けも、1時間かからずにできました。
一番大変だったのは、グローブボックスを手前に倒す作業でした。

次は動作確認です。
